Tektronix 泰克AWG5200 任意波形發生器產品介紹：
產品型號：AWG5200
產品品牌：Tektronix 泰克
產品類別：發生器
產品備注：任意波形發生器
Tektronix 泰克AWG5200 任意波形發生器產品特點：
AWG5200 任意波形發生器可滿足苛刻的信號生成需求，具有高信號保真度，能夠通過多單元同步組合擴展至多達 32 個或更多通道。 非常適用于高級研究、電子測試和雷達、復雜電磁環境系統設計和測試。
在信號產生領域，AWG5200 系列任意波形發生器 (AWG) 通過前沿創新技術為工程師和研究人員引領前進之路。AWG5200 系列 AWGs 實現了無可比擬的信號保真度及同類產品中領先的采樣率和存儲深度，為復雜的 RF 基帶信號發生應用和精密試驗應用提供了業內最好的信號模擬解決方案?；诟哌_ 5?GS/s 采樣率（內插時為 10?GS/s）和 16?位垂直分辨率，AWG5200 系列可以輕松的生成復雜信號，準確回放被捕獲的信號。
如果一個波形能夠被定義或捕獲，那么 AWG5200 就能復現這個信號。可以通過多種方式創建信號。泰克提供了全面的、不斷新增的且針對 AWG 產品家族進行優化的波形發生插件，以實現了特定的波形創建功能，同時 MATLAB、Excel 等第三方解決方案也可以靈活地創建和導入您想要的任何波形。使用任意一種軟件包來創建的波形都可以導入 AWG5200 中并進行回放，無縫地實現從仿真世界過渡到真實世界。

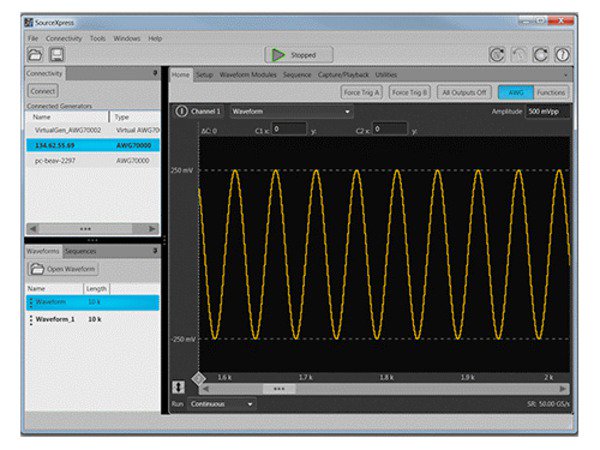

新型 SourceXpress 平臺把所有 AWG 儀器控制和波形生成功能放到 Microsoft? Windows PC 中。加載波形、創建序列、打開回放，都無須在 AWG 上實現。所有波形創建插件都在 SourceXpress 平臺上以原生方式運行，可以迅速重復測試信號，而不必進實驗室。

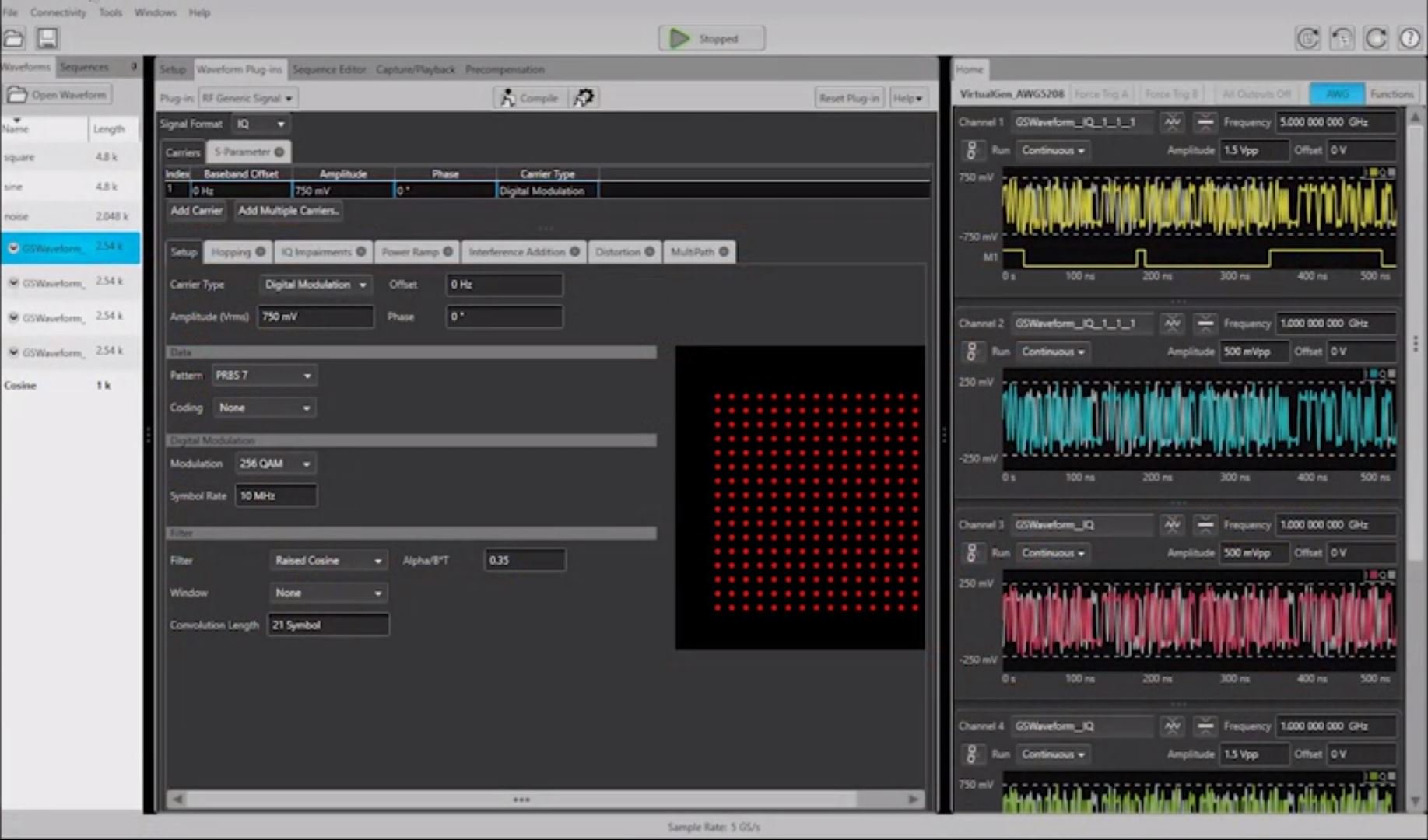

RF 信號正變得越來越復雜，RF 工程師很難準確地創建合規性和裕量測試要求的信號。結合 RF 通用波形創建插件，AWG5200 系列可以解決這些棘手的設計挑戰。RF 通用插件是一種以數字方式合成被調制基帶、IF 和 RF 信號的軟件包，它把信號發生提升到全新水平，全面利用了 AWG5200 系列任意波形發生器先進的信號發生功能。
通信和國防系統的尺寸減小和成本降低推動著現代 DAC 不斷進化，把更多的功能集成到一個芯片中。某些更先進的高速 DAC 還采用數字信號處理和調節功能，如數字內插、復雜調制和數控振蕩器 (NCO)。這可以有效緊湊地直接生成復雜的 RF 信號。

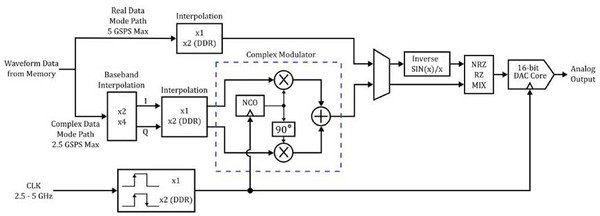

泰克 AWG5200 系列擁有數字復合調制器和多速率內插功能。通過這種內置 IQ 調制功能，您可以消除由于外部調制器和混頻器引起的 IQ 不匹配。另外通過使用這個調制器，沒有帶內載波饋通，也沒有鏡像。內置內插器，它還能以最有效的減小波形大小和縮短匯編時間的方式創建波形，同時延長播放時間。

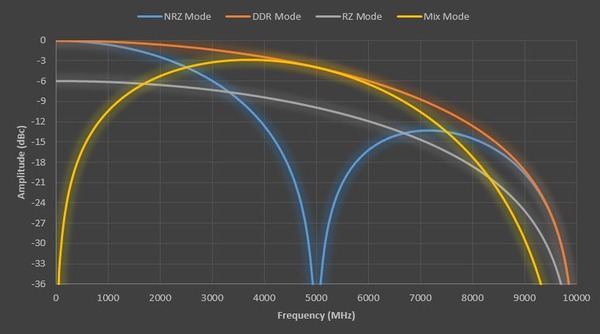

AWG5200 DAC 有多種模式，可以在 DAC BW 最干凈的部分及頻率滾降位置輸出信號。
許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG5200 具有回放這些最壞情況的信號所需的超高靈活性和精度。
Tektronix 泰克AWG5200 任意波形發生器產品優勢：

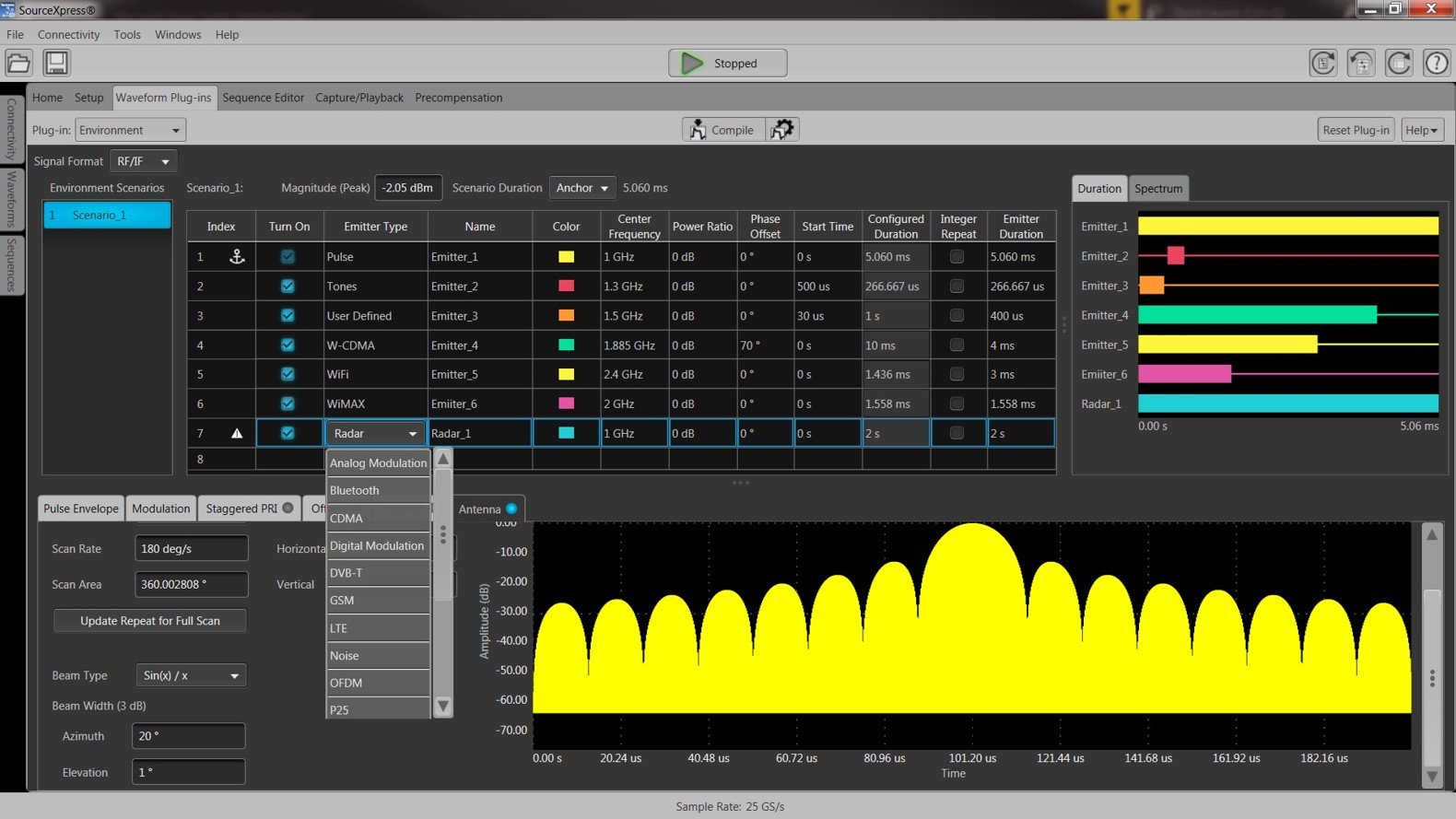

近年來，隨著滿足雷達和通信一體化的研究， 泰克在當前任意波形發生器安裝了一個特定波形創建插件，使工程師能夠為許多特定的應用創建特定的射頻環境。
支持的應用包括模擬仿真 EW 監測的實際的無線場景/環境、帶有干擾信號的雷達接收機以及相控陣列天線和 MIMO。
新環境插件的功能包括：
AWG5200 任意波形發生器以高性價比提供業界優異的采樣率和垂直分辨率組合。 能夠基于準確的無噪聲信號和 5 GS/s 16 位性能（可直接生成高達 6 GHz 的信號）創建真實環境。
特點

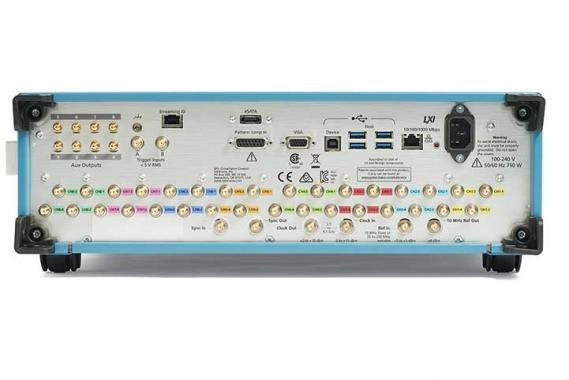

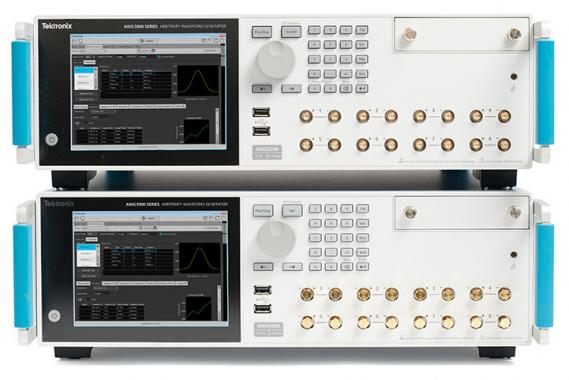

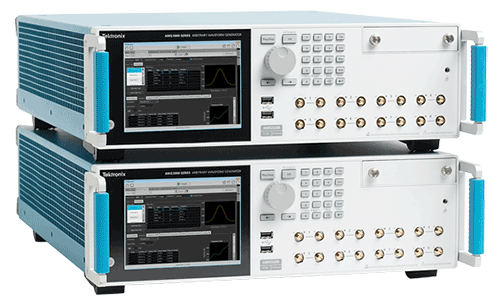

在任何設置下高效擴展，每個單元最多 8 個通道，每通道成本低并提供多設備同步。 完全集成式平臺可以實現更快速的波形加載和更清晰的射頻性能。
特點

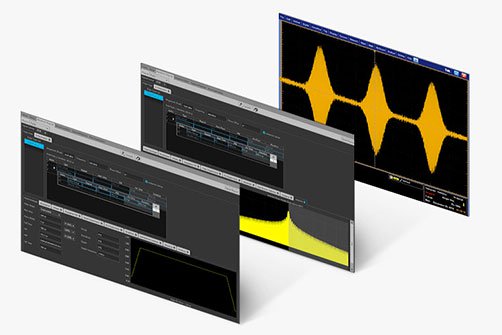

SourceXpress 環境在 PC 上運行，模擬 AWG5200 的原有固件。 配合插件工作時，您可以在插件之間輕松又方便地切換。 插件簡化了生成復雜射頻環境信號和調制雷達脈沖的過程，幫助您更快地迭代設計。
特點
AWG5200 任意波形發生器旨在簡化您的測試設置。 首先，它是一款即用型解決方案，可簡化或替換您當前的復雜信號生成設置。 它向下兼容其他泰克信號發生器，讓您無需重新學習設置過程。 最后，它支持通過 Matlab 腳本實現自動化測試，可簡化端到端設置。
特點

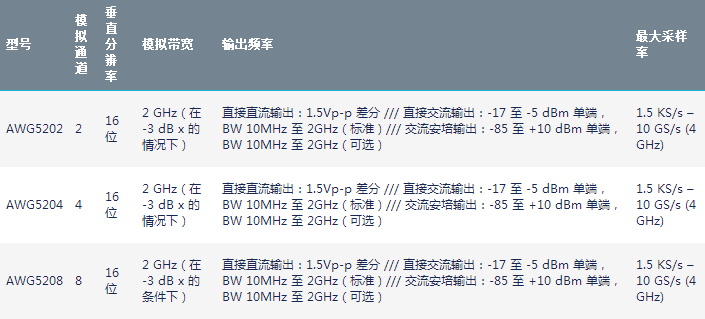

型號

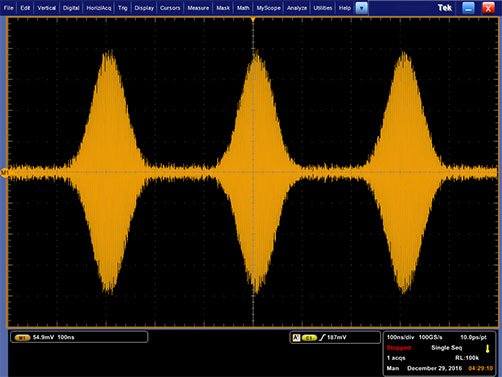

使用靈活、精確的測試創建、驗證和檢測雷達組件，同時簡化波形設計。 AWG5200 提供 16 位 DAC 分辨率、低噪聲 (SFDR)、高保真度信號，并通過插值復制復雜信號。 此外，它還支持使用數字上變頻來偏移中心頻率。
特點

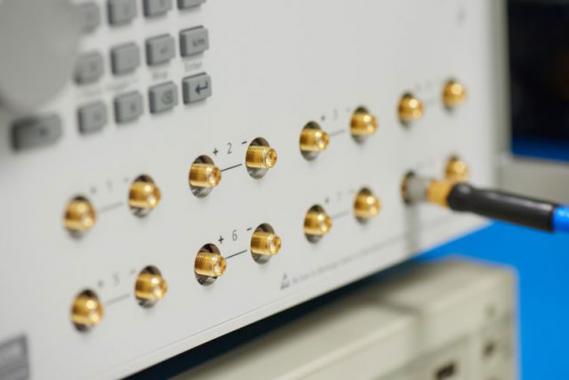

采用 8 個獨立同步通道，生成復雜的射頻環境。 充分利用長信號和播放功能，同時減少設計和構建設置的時間、壓力和成本。 使用 16 位 DAC、低噪音本底 (SFDR)、高保真度信號、更多通道和更高可擴展性以及低觸發-輸出延遲來模擬真實環境。
特點
量子計算研究人員和開發人員可以減少用于迭代設計的時間，降低擴展實驗成本，并創建清晰而穩定的波形，以實現突破。 8 個緊密同步的獨立通道提供采樣內存和帶寬，從而產生具有低噪聲 (SFDR) 的可靠控制源，實現業界最清晰的信號。
特點
汽車、工業和高能物理學中的高速數據速率傳輸正在推動低低壓差分信號 (LVDS) 的發展。對于這些應用，LVDS 測試需要強大的信號生成功能，以測試從研發到生產期間的壓力。使用配備碼型發生器和脈沖插件??的泰克 AWG5200 和 AWG7000 系列任意波形發生器，可以生成已知良好的信號，包括所需的通道數和數據速率，以全面測試 LVDS 協議和接收機余量。
借助快速、低壓力的設置，將復雜的尖端學術研究提升到更高水平。 迭代設計，同時以低成本實現更精確和可輕松擴展的實驗。 所有這些都得益于每個單元 8 個已同步的獨立通道和一個完全集成式平臺，可以實現更快的波形加載和更清晰的射頻性能。
特點
技術參數
內存
2 Gs/通道
通道數
多達 8 個
垂直分辨率
16 位
采樣率
1.5 Ks/s – 5 Gs/s
（10 GS/s 內插）
 |
|
