儀器所屬分類：產品中心 => 電工類儀器儀表 => 電能質量分析儀
Fluke（福祿克）

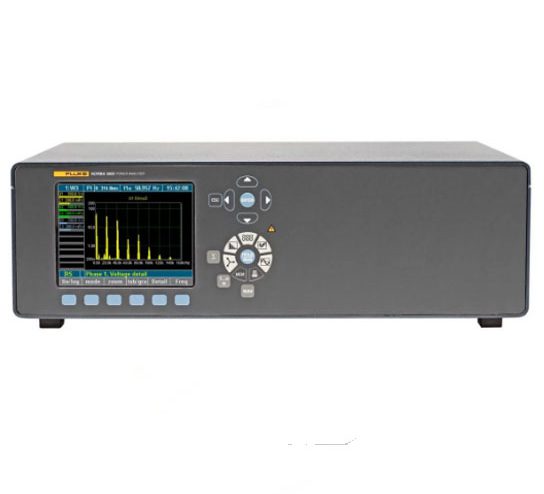

Fluke（福祿克） NORMA 5000 高精度功率分析儀 產品介紹：
產品型號：NORMA 5000
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：高精度功率分析儀
Fluke（福祿克） NORMA 5000 高精度功率分析儀 產品概述：
福祿克Norma功率計|功率分析儀：電力電子測試和開發領域可靠的高準確度測量工具
結構緊湊的 Fluke Norma 系列功率檢測分析儀/功率計提供了新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，使其產品生產率更高。
Fluke Norma 系列功率檢測分析儀/功率計采用了擁有專*的高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換（FFT）分析，以及計算功率和其它計算值。
該功率檢測儀/功率計系列包括 Fluke Norma 4000 三相電能分析儀和 Fluke Norma 5000 六相功率檢測分析儀/功率計。這些堅固、高精密度的功率檢測分析儀/功率計具有良好的性價比，無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。
應用：
?電動馬達和逆變驅動系統功率檢測分析–功率計通過詳盡地頻譜分析和動態扭矩計算，可準確測量由逆變器引起的開關損耗，并且能夠全面評估高頻下的扭矩瞬態和諧波。
?逆變器驅動系統功率檢測分析–功率計可同時測量相同事件窗口內所有的電氣和機械功率參數，使用戶能夠觀察一個部件對另一部件的影響，或其對整個系統的影響。
?照明系統功率檢測分析 – 功率計高達 10 MHz 的帶寬，以及高達 1 MHz 的高采樣率，可詳盡分析整流器輸出信號。分流器技術能夠在非常高的頻率下進行功率檢測。同時，測量輸入和輸出功率的功能提供了整流器損耗計算能力。
?變壓器功率檢測分析–功率計同步測量6相功率，即使在非常小的功率因數下，亦可以計算出高準確度大功率變壓器的效率和損耗，還能夠同步測量多相變壓器線圈的電阻。
?汽車功率檢測分析–功率計同步測量電氣輸入和機械輸出，能夠提供關于個體零件以及整個驅動系統的效率和損耗的數據。
Fluke（福祿克） NORMA 5000 高精度功率分析儀 產品特點：
Fluke Norma 5000功率檢測分析儀/功率計: Fluke Norma 5000 六相功率分析儀提供了市場同類產品中更高的帶寬，是變頻器和照明設備開發的理想測試和分析工具。其特性包括: 3～6 個功率模塊、可選的內置打印機，以及以上所述 Fluke Norma 4000 功率分析儀的所有特性和功能。
?用戶可選的平均時間 — 15 ms～3600 s，適合于動態測量
?功率檢測分析儀/功率計簡單的用戶界面確保操作簡單、直觀
?標準配置允許用戶精確指定適合其特定應用的相應功能
?同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件
?功率檢測儀/功率計所有的輸入是電隔離的，避免各種應用中的短路
?高達 40 次的電壓、電路和功率諧波
?FFT 分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式
?功率檢測分析儀/功率計4 MB 板載存儲器（可擴展至 128 MB），用于存儲測量值
?快速、方便地連接到 PC – RS232 和 USB 為標配。可選 IEEE488、Ethernet 或 USB2.0
?PI1過程接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于馬達和驅動應用。
?341 kHz 或 1 MHz 采樣率，可進行詳盡的信號分析
?直流～3 MHz/10 MHz 帶寬，可靠的測量準確度。
?包括 Fluke NormaView PC 軟件，可用來下載數據、分析和編寫報告。
Fluke（福祿克） NORMA 5000 高精度功率分析儀 產品規格：
| 通用技術規格 | ||
| 相數 | 1 至 3 | |
| 重量 | 約 5 kg (11 lb) | |
| 尺寸 | 150 x 237 x 315 mm | |
| 5.9 x 9.3 x 12.4 in | ||
| 內置打印機 | 無 | |
| 顯示屏 | 彩色，5.7 in / 144 mm – 320 x 240 像素 | |
| 用戶可選的背光照明和對比度 | ||
| 帶寬 | 直流最大 3 MHz 或直流最大 10 MHz，取決于輸入模塊 | |
| 基本精度 | 0.2%、0.1% 或 0.03%，取決于輸入模塊 | |
| 采樣率 | 0.33 MHz 或 1 MHz，取決于輸入模塊 | |
| 電壓輸入范圍 | 0.3 V 至 1000 V | |
| 電流輸入范圍（直接輸入，不使用分流器） | 0.03 mA 或 20 A，取決于輸入模塊 | |
| 配置存儲器 | 4 MB | |
| 設置存儲器 | 0.5 MB | |
| 快速傅里葉變換 (FFT) | 高至 40 次諧波 | |
| RS-232/USB 接口 | 標準鏡頭 | |
| PI1 處理接口（8 個模擬/脈沖輸入和 4 個模式輸出） | 可選 | |
| IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s) | 可選 | |
| Fluke NormaView PC 軟件（用于數據下載、分析和編寫報告) | 標準鏡頭 | |
| 基本功能 | ||
| 快速傅里葉變換 (FFT) | 計算諧波并以圖形標識。最多可同時顯示 3 個諧波頻譜。 | |
| 被測值：每相 U、I 和 P。 | ||
| 階次：1 次至 40 次諧波，最大半采樣頻率 | ||
| 數字示波器 (DSO) | 同時顯示多達 3 個測量值（采樣值）。快速查看波形和失真。 | |
| 積分功能（能量） | 同時顯示多達 6 個可配置數字值。開始/停止條件和正/負向選項。 | |
| 矢量顯示 | 可顯示 HO1 多達 6 路信號的矢量圖。可方便測試儀器的正確連接，以及快速查看每路信號的相位角。 | |
| 記錄器 | 顯示一定時間段內的平均值，進行趨勢分析。 | |
| RAM 數據存儲 | 儲存采樣值和平均值；開始/停止條件設置。 | |
| 大約 4MB 可用于儲存測量值。 | ||
| 配置 | 將分析儀設置為以所需的格式測量并顯示數據。 | |
| 環境條件 | ||
| 工作溫度范圍 | 5 °C 至 35 °C（41 °F 至 95 °F） | |
| 存放溫度范圍 | -20 °C 至 50 °C（-4 °F 至 122 °F） | |
| 外殼材料 | Fluke Norma 功率分析儀結構非常緊湊，并采用實心金屬外殼，滿足苛刻的 EMC 要求。 | |
| 氣候等級 | KYG DIN 40040，最大85% 相對濕度，無凝結。 | |
| 電源 | 85 V AC 至 264 V 交流，50 Hz 至 60 Hz，直流 100 至 260 V，約40 VA 帶開關的歐式插頭。可提供相同型號的電流接線柱。 | |
| 測量輸入 | 安全插孔，4 mm，每路輸入 2 個。外部分流器通過 BNC 插座連接。 | |
| 操作 | 薄膜鍵，帶光標、功能鍵和指令功能。 | |
| 連接 | 三相分析儀的后面板 | |
| 測量值 | ||
| 無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波 H01 的這些值。 | ||
| Urms 有效值，Urm 整流平均值，Um 均值 | ||
| Up-，Up+，Upp 峰值 | ||
| Ucf 波峰因數 Ucf，Uff 波形因子 | ||
| Ufc 基波含量 | ||
| Uthd 失真因子 DIN、IEC | ||
| Irms 有效值、Irm 整流平均值、Im 均值 | ||
| Ip-、Ip+、Ipp 峰值 | ||
| Icf 波峰因數 Icf、Iff 波形因子 | ||
| Ifc 基波含量 | ||
| Ithd 失真因子 DIN、IEC | ||
| P 有功功率 [W] | ||
| Q 無功功率 [Var] | ||
| S 視在功率 [VA] | ||
| ?、cos相位角 | ||
| 以下參數的積分功能：有功功率 P、無功功率 Q、視在功率 S、電壓 (Um) 和電流 (Im)、 | ||
| 4 位或 5 位數字，取決于測量值。 | ||
| 頻率與同步 | ||
| 量程 | 直流和 0.2 Hz 至采樣率 | |
| 精確度 | ±0.01 % 測量值（讀數） | |
| 可選通道：所有的 U/I 或外部輸入。 | ||
| 可向信號施加三個不同頻率的低通濾波器中的任意一個。 | ||
| 頻率在屏幕頂部總是可見。 | ||
| 可將儀器背部的 BNC 同步插孔作為輸入或輸出。 | ||
| 可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于 50 V。 | ||
| 輸出信號為脈沖式 5 V TTL信號（頻率取決于測得的公布頻率） | ||
| 配置存儲 | ||
| 可將多達 15 組用戶配置保存到永久性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。 | ||
| 接口 | ||
| RS232 接口，可升級固件以及與 PC 交換數據。可通過一個外部轉換器連接一臺打印機。 | ||
| 選件 | IEEE 488.2/1 MBps | |
| Ethernet / 10 MBit/s 或 100 Mbit/s | ||
| 標準和安全 | ||
| 電氣安全性 | EN 61010-1/ 第 2 版 1000 V CAT II（600V CAT III） | |
| 污染等級 2，安全級別 I 類 | ||
| 變壓器為 EN 61558 | ||
| 附件為 EN 61010-2-031/032 | ||
| 最大輸入 | 對電壓輸入測量范圍為 1000 Veff、2 kVpeak | |
| 對電流輸入測量范圍為 10 Aeff、20 Apeak | ||
| 測試電壓 | 凈輸入 | 外殼（保護導體）：1.5 KV AC |
| 電網連接 | 測量輸入：5.4 kV AC | |
| 測量輸入 | 外殼：3.3 kV AC | |
| 測量輸入 | 輸入：5.4 kV | |
| 電磁敏感性 | 輻射標準 | IEC 61326-1，EN 50081-1，EN 55011 B 類 |
| 抗擾性 | IEC 61326-1 / 附錄 A（工業部分）、EN 50082-1 | |
電源相位
Fluke Norma 4000 功率分析儀最多可配備三個電源相位。用戶可以選擇最適合其應用的電源相位。
每個模塊化插入式電源相位包括電壓和電流測量通道。每個測量通道適用于每個基本單元，但每個單元只能使用一種通道。檢查標準配置。

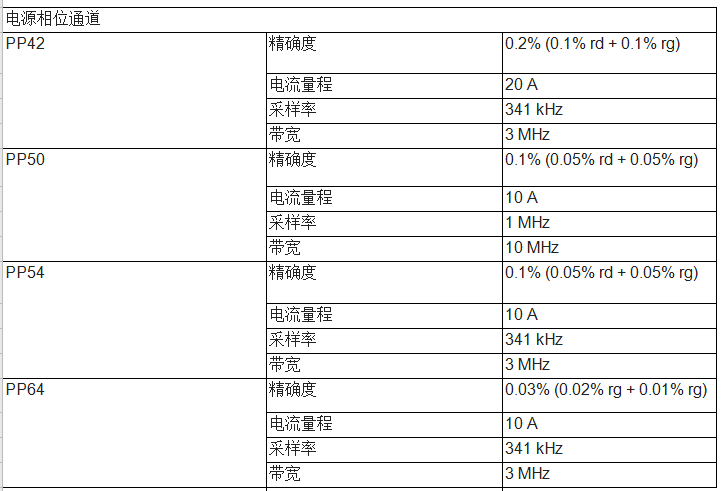

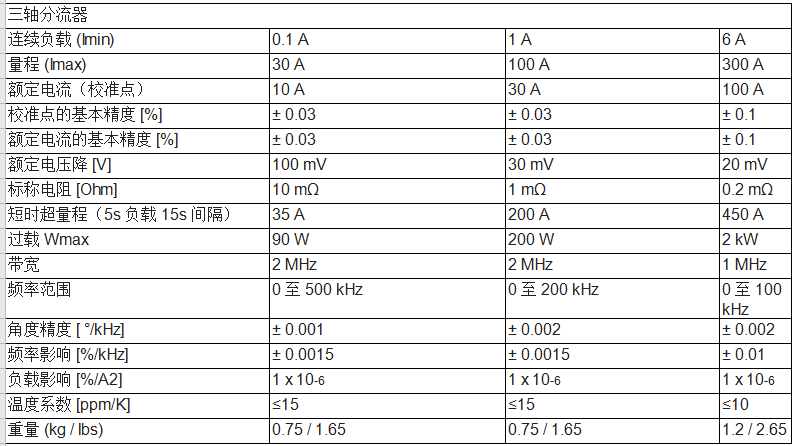

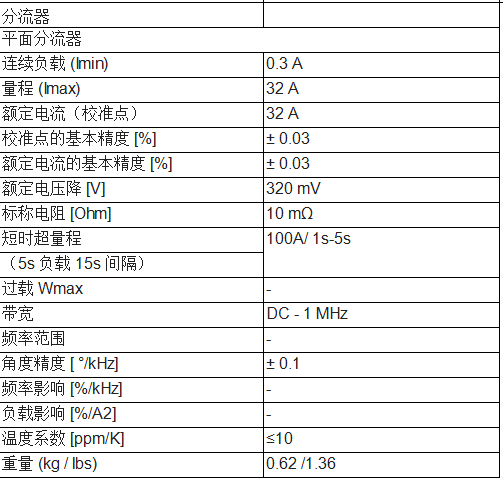

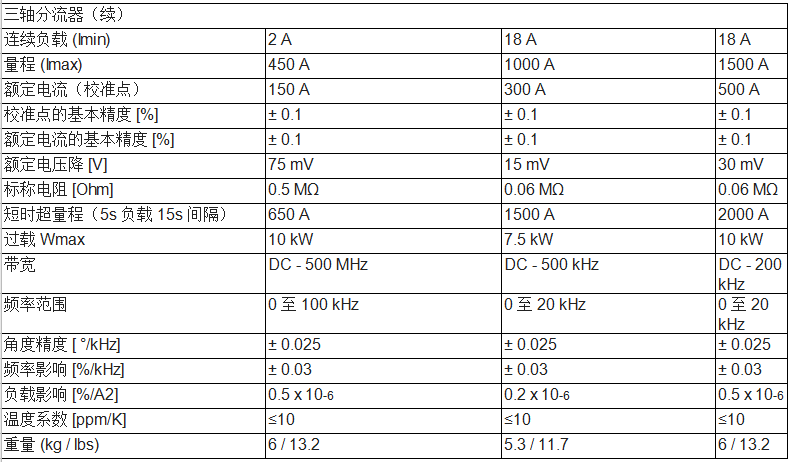

電源相位概述
 |
|
