俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品簡介：
產品型號：ATG-435.15E
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線探測儀
產品備注：電纜定位器和聲學故障檢測器
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品概述：

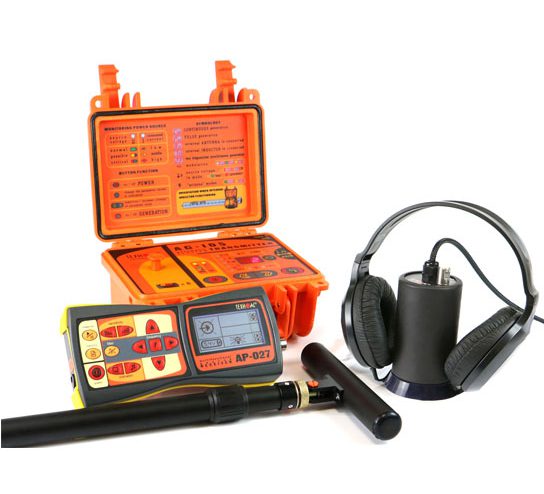

基于接收器 AP-027、EMD-247 傳感器、聲學傳感器 AD-227、跟蹤發射器 AG-105。
接收器頻率：50(60) Hz / 100(120) Hz / 512 Hz / 1024 Hz / 8192 Hz / 33 kHz
無源接收器頻率：電源線檢測，BB 模式
存儲 31 個信號電平并顯示圖形
顯示屏上信號的視覺指示：刻度、圖形和頻譜
測量序列、最大和最小信號電平的圖形可視化（移動圖表）
聲音指示
帶寬選擇
頻譜（和“過濾”）信號的兩段指示
輕的
長時間佩戴舒適
液晶顯示器
發射器頻率：0.5 / 1.0 / 8.2 / 33 kHz
發射器 20W
追蹤距離為距離發射器連接處 3 公里
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品特征：
地下公用設施的高精度定位可達 6 m
聲學電纜故障檢測
追蹤距離為距離發射器連接處 3 公里
通過非接觸方法檢測電纜絕緣劣化：信號電平急劇下降，通過使用傳感器 DODK（額外工具），相位“雙頻”方法“Δφ”和“雙頻”幅度“ΔA”法
通過接觸方式檢測電纜的絕緣劣化：Sensor DKI（額外工具）
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品應用：
通過電磁法和聲學法進行電纜故障定位（帶高壓脈沖發射器，不包含在套裝中）
通過接觸和非接觸方法檢測電纜的絕緣劣化
檢測深度達 6 m 的電纜
檢測深度達 6 m 的金屬管道
地面施工前勘察地面
“寬帶”模式
距發射機連接處的跟蹤距離可達 3 公里
間接測量深度
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品參數：
| 接收器 AP-027 技術規格 | ||
| 范圍 | 追蹤 | 泄漏檢測 |
| 接受信號的類型 | 連續/脈沖 | 連續信號 |
| 接收器濾波器的頻率 | 準諧振濾波器的中心頻率?50?至?60 Hz、100?至?450 Hz?至?50 Hz、120?至?540 Hz?至?60 Hz、512 Hz / 1024 Hz / 8192 Hz / 33 kHz | 范圍限制“低于” 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 kHz?范圍限制“高于” 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 kHz |
| ?寬帶?，（工作模式） | 0.05?至?8.6 kHz | 0,09?至?2,20 kHz |
| 增益系數 | 100分貝 | 120分貝 |
| 視覺指示 | 液晶顯示器-所選模式和參數的符號和含義。 | |
| 輸出信號電平的動畫（移動）比例 | ||
| 輸出信號電平的數字值和動畫（移動）刻度 | ||
| 輸出信號電平的圖形（移動圖）?–?輸出信號電平的頻率內容 | ||
| 保存在“存儲器”中的輸出信號電平的數字和圖形顯示 | ||
| 聲音指示 | 耳機自然寬帶或過濾信號 | |
| 耳機合成聲音。調頻 | —— | |
| 內置發射器?–?合成聲音。調頻 | —— | |
| 供應 | 電壓?4…7 V. –?堿性電池?АА?類型?1,5 V（4?個）。 | |
| 連續運行時間不少于 | 20小時 | |
| 環境溫度 | -20°С至+50°С | |
| 防護等級 | IP54 | |
| 接收器?AP-027?尺寸 | 220×102×42（毫米） | |
| 電子單元重量 | 0,46?公斤 | |

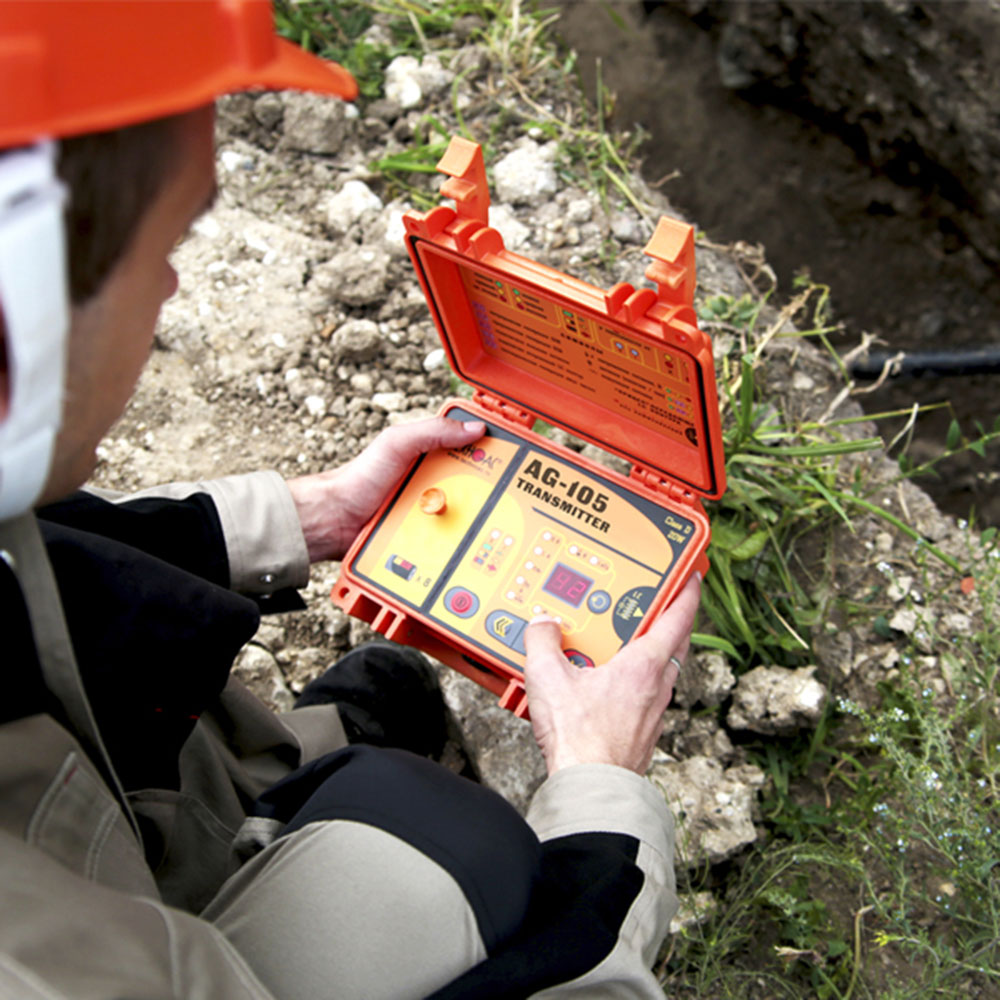

| 發射機?AG-105?技術規格 | ||
| 連續??Co??或脈沖??Pu??信號的頻率，Hz ± 0,1% – ?kHz? | ||
| 加載“夾子”或“夾子” | 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33? | |
| ?天線?模式 | 8192 – ?8.2? / 32768 – ?33? | |
| 操作模式 | ||
| ?天線?模式 | 內部發射電感? In ?。 | |
| 外置感應發射天線? An ?。 | ||
| ?調制?模式（特殊形式的信號） | 脈沖? Pu ?（正弦信號的短期傳輸）。傳輸持續時間?0.12?秒。傳輸重復頻率?1Hz。 | |
| 雙頻? 2F ?（同時產生1024Hz、8192Hz）。振幅比?4/1（分別）。 | ||
| 電源電壓?12…15V?下的輸出參數 | ||
| 輸出電流，A | ||
| 手動增量下受程序限制， ≥ | 5 –?在頻率?512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2? / ?2F? | |
| 3 –?在頻率?32768Hz ?33? | ||
| 由程序設置以通過外部負載“夾子”或“夾子”進行自動調整，≥ | 0,2 –?在頻率?512Hz ?0.5? / 1024Hz ?1.0? / ?2F? | |
| 0,1 –?在頻率?8192Hz ?8.2? / 32768Hz ?33? | ||
| 最大輸出電壓，V | ||
| 取決于?調制?，≥ | 32 –?在雙頻調制模式?2F? | |
| 40 –?在其他模式下 | ||
| 最大輸出功率，W | ||
| 受程序限制，≥ | 20 -在連續??Co??和脈沖??Pu??模式中，頻率為?512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2?，負載電阻高達?80Ω?在雙頻模式??2F?，負載電阻高達?50Ω . | |
| 6 –?頻率為?32768Hz ?33?，負載電阻高達?260Ω。 | ||
| 電源 | ||
| 電源電壓的工作范圍 | 振蕩啟動的最低可接受電壓?– 7V。 | |
| 最大允許操作電壓?– 15V。 | ||
| “振蕩”模式下的自動關斷電壓?< 4,2V。 | ||
| 電池組 | 8?個??堿性??電池?1.5V ?type С??推薦?– ?Duracell ? ULTRA?。 | |
| 外部電源（可選） | 電池?12V?（例如汽車）輸出電壓11…14V，最大電流不小于4A。 | |
| 電源適配器АG114М.02.020（基于?GS60A15-P1J ?MEAN WELL??的額外附件）輸出電壓?15V，功率?60W。 | ||
| 操作時間（?生命周期?） | 在電池組運行時，?type Сх8??由所用堿性電池的質量（容量和?負載能力?）定義，在??Co?和?2F??模式下 可以等于4?到?6?小時或從?20?到?30?小時在??Pu??模式下，在??連續??模式??Co? / ?2F??的初始輸出電壓?7W?或脈沖調制模式??Pu??的初始輸出電壓?15W。 | |
| 在外部電源下完全由外部能源特性調節，因此在市電下工作時間是無限的。 | ||
| 操作特點 | ||
| 振蕩過程中輸出電壓的自動控制 | 根據電源的“能量潛力”對輸出功率進行比例控制。 | |
| 設備自動關機 | 在“停止”模式下的電源電壓?< 6,5V。 | |
| 在“振蕩”模式下的電源電壓?< 4,2V。 | ||
| 電源電壓?> 15.5V。 | ||
| 如果超過允許的吸收電流值（確切數字取決于實際模式）。 | ||
| 如果在調整過程中輸出短路（啟動終端放大器的硬件安全系統）。 | ||
| 在不符合振蕩模式設置的情況下，取決于輸出端是否安裝了外部天線（切換到“停止”模式）。 | ||
| 如果在“停止”模式下出現“長”（≈ 100?秒）停機時間（如果未按下按鈕）。 | ||
| 負載調整 | 自動，直至達到特定消耗率或達到負載電流：?– ≥ 0,2A?在頻率?512Hz ?0.5? / 1024Hz ?1.0? / ?2F?；- ≥ 0,1А?在頻率?8192Hz ?8.2? и 32768Hz ?33?。 | |
| 手動后自動調整。 | ||
| 正在檢查的實用程序的連接選項 | ?聯系?與“地球返回”的聯系。 | |
| ?非接觸??連接與內部發射天線??In??的應用。 | ||
| 使用外部感應發射天線??An??進行??非接觸式??連接（與內部發射天線??In??相比，發射強度更高，更容易進入公用設施）。 | ||
| 使用傳輸感應“夾子”的“非接觸式”連接（可以從束中選擇電纜）。 | ||
| 結構參數 | ||
| 功率輸出放大器 | 技術?—?將D?級效率更新至?85%。 | |
| LED指示燈 | 單獨的發光二極管指示參數和模式。 | |
| 數字指示器顯示模式和參數值，還顯示?MULTIMETER?測量的輸出參數，例如：輸出電壓?(V)、負載電流?(A)、負載功率?(W)?和負載電阻?(Ω /kΩ)。 | ||
| 電子單元（外殼）的外形尺寸，不超過，mm。 | 216х180х105mm | |
| 電子單元的重量，不超過，kg | 2 | |
| 運行時允許的環境溫度范圍 | – 30?至?+60°С使用“電池”電源，不建議在低于零的環境溫度下使用設備。 | |
| 防護等級 | IP65（外殼關閉時）。 | |
