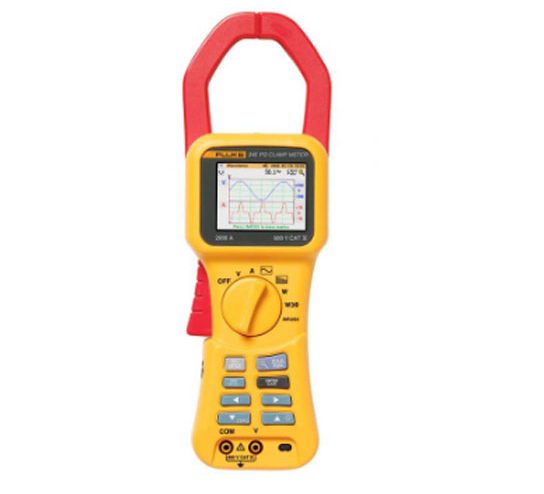

Fluke（福祿克） 345手持式諧波功率鉗表 產品介紹：
產品型號：345
產品品牌：Fluke（福祿克）
產品類別：電氣安全檢測工具
產品備注：手持式諧波功率鉗表
Fluke（福祿克） 345手持式諧波功率鉗表 產品概述：
這款電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能，是監測電力負載的理想工具。
由于采用了用于分析諧波頻譜的高亮彩色電能檢測儀顯示屏，用于濾除高頻信噪的低通濾波器，以及優秀的電磁防干擾設計，使得 Fluke 345手持式諧波功率鉗表非常適合檢修可變負載的電能質量故障。 此外，借助電能儀表，霍爾效應鉗型表還能在無需中斷電路的情況下測量直流電流。 電能分析儀的內置存儲器讓用戶可以長期記錄電能質量參數，從而分析趨勢或間歇性問題。
Fluke（福祿克） 345手持式諧波功率鉗表 產品應用：
?設置和檢修變頻電動機以及 UPS 系統 – 通過測量主要電能質量參數來檢驗是否正常工作
?諧波測量 – 發現可能損害或破壞關鍵設備的諧波問題
?涌入電流捕獲 – 當出現令人懷疑的重新啟動或令人厭煩的電路跳閘時，檢查啟動電流
?負載分析 – 在增加負載之前檢驗電力系統的容量
Fluke（福祿克） 345手持式諧波功率鉗表 產品特點：
?交流/直流電流:無需切斷電路即可測量交流電流（最高 1400 A）和直流電流（最高 2000 A）
?符合最高安全標準:600 V CAT IV 電能分析儀可以用在進線口處
?在信噪環境下準確測量:由于配備低通濾波器，即使電力負載中存在失真波形，鉗型表也能進行準確的測量
?數據記錄:可對任何電能質量參數（包括諧波）進行幾分鐘甚至一個多月的記錄，從而發現間歇性故障
?檢驗電池:直接測量電池和直流系統的直流波動 (%)
?排除諧波故障:以數字或圖形形式分析和記錄諧波
?涌入電流:捕獲和分析令人討厭的電流波動（3 秒至 300 秒）
?簡單易用:用于顯示波形和趨勢的寬大背光顯示屏，方便確認電能測方式儀設置
?三相電能:內置平衡負載功能
?查看圖形和生成報告:將電能分析儀與隨附電能記錄軟件配合使用
Fluke（福祿克） 345手持式諧波功率鉗表 產品規格：
| 技術規格 | ||
| 顯示屏 | 彩色穿透式?LCD?液晶顯示屏，320 x 240?像素（對角長?70 mm），二級背光 | |
| 電源 | 電池類型?1.5 V?堿性?AA MN 1500?或?IEC LR6 x 6 | |
| 電池壽命（典型值） | > 10?小時（背光全亮度打開） | |
| > 12?小時（背光亮度降低） | ||
| 等效電池 | 輸入 | 110/230 V 50/60 Hz |
| 輸出 | 15 V?直流，300 mA | |
| 環境條件（僅限室內使用） | ||
| 參考條件 | 所有準確度均在?23 °C ±1 °C (73.4 °F ±1.8 °F)?下確定 | |
| 工作溫度 | 0 °C?至?50 °C（32 °F?至?122 °F） | |
| 電流溫度系數 | ≤ ±0.15%?讀數?/ °C | |
| 電壓溫度系數 | ≤ ±0.15%?讀數?/ °C | |
| 最大相對濕度 | 溫度在?31 °C (87 °F)?以?xún)?nèi)時為?80%?并線性降至?40 °C (104 °F)?時的?50% | |
| 最大工作高度 | 2000 m | |
| 電氣安全性 | ||
| 最大安全工作電壓 | 安全?IEC 61010-1 600 V CAT IV?雙重或加強絕緣保護，污染等級?2 | |
| 保護等級?IP40；EN60529 | ||
| 電流測量 | 600 V?交流有效值或直流（未絕緣導線和接地點之間） | |
| 電壓測量 | 600 V?交流有效值或直流（輸入端子和接地點之間）或者?825 V（加電相位電壓之間）（三角形電力網配置） | |
| 電磁兼容性?(EMC) | ||
| 輻射標準 | IEC/EN 61326-1:1997 A | |
| 抗擾性 | IEC/EN 61326-1:1997?附錄?C?性能標準?B | |
| 機械 | ||
| 尺寸（長?x?寬?x?高） | 300 x 98 x 52 mm (12 x 3.75 x 2 in) | |
| 重量（含電池） | 820 g (1.8 lb) | |
| 鉗口開度 | 60 mm | |
| 鉗口容量 | 直徑?58 mm | |
| 清潔 | 可以使用沾有異丙醇的布清潔裝置。請勿使用研磨劑或其他溶劑。 | |
| 電氣數據 | ||
| 精確度 | 23 °C ±1 °C (73.4 °F ±1.8 °F)。請參見環境條件規格以了解溫度系數。 | |
| 電流測量（直流、直流有效值、交流有效值） | ||
| 測量量程 | 0?至?2000 A?直流或?1400?交流有效值 | |
| 自動量程功能 | 40 A / 400 A / 2000 A | |
| 分辨率 | 40 A?量程下為?10 mA | |
| 400 A?量程下為?100 mA | ||
| A，在?2000 A?量程下 | ||
| 精確度：直流和直流有效值 | I > 10 A | ±1.5%?讀數?± 5?位 |
| I < 10 A | ±0.2 A | |
| 精確度：平均值 | I > 10 A | ±3%?讀數?± 5?個字 |
| I < 10 A | ±0.5 A | |
| 精確度：峰值 | I > 10 A | ±5%?讀數?± 5?位 |
| I < 10 A | ±0.5 A | |
| 精確度：AHr | I > 10 A | ±2%?讀數?± 5?位 |
| I < 10 A | ±0.5 AHr | |
| 精確度：CF（波峰系數） | 1.1 ≤ CF < 3 | ±3%?讀數?± 5?位 |
| 3 ≤ CF < 5 | ±5%?讀數?± 5?位 | |
| 分辨率 | 0.01 | |
| 精確度：RPL（紋波） | 2% ≤ RPL < 100% | ?±3%?讀數?± 5?位 |
| 100% ≤ RPL < 600% | ±5%?讀數?± 5?位 | |
| 分辨率 | 0.10% | |
| I?直流?> 5 A，I?交流?> 2 A | ||
| 所有測量均在直流（DC）和?15 Hz?至?1 kHz?條件下進行 | ||
| 最大過載?10000 A?或有效值?x?頻率?< 400000 | ||
| 安培有效值為真有效值測量（交流?+?直流） | ||
| 電壓測量（直流，直流有效值，交流有效值） | ||
| 測量量程 | 0?至?825 V?直流或交流有效值 | |
| 自動量程功能 | 4 V / 40 V / 400 V / 750 V | |
| 分辨率 | 4 V?量程下為?1 mV | |
| 40 V?量程下為?10 mV | ||
| 400 V?量程下為?100 mV | ||
| 750 V?量程下為?1 V | ||
| 精確度：直流和直流有效值 | V > 1 V | ±1%?讀數?± 5?位 |
| V < 1 V | ±0.02 V | |
| 精確度：平均值 | V > 1 V | ±3%?讀數?± 5?位 |
| V < 1 V | ±0.03 V | |
| 精確度：峰值 | V > 1 V | ±5%?讀數?± 5?位 |
| V < 1 V | ±0.03 V | |
| 精確度：CF（波峰系數） | 1.1 ≤ CF < 3 | ±3%?讀數?± 5?位 |
| 3 ≤ CF < 5 | ±5%?讀數?± 5?位 | |
| 分辨率 | 0.01 | |
| 精確度：RPL（紋波） | 2% ≤ RPL < 100% | ±3%?讀數?± 5?位 |
| 100% ≤ RPL < 600% | ±5%?讀數?± 5?位 | |
| 分辨率 | 0.10% | |
| V?直流?> 0.5 V，V?交流?> 0.2 V | ||
| 所有測量均在直流（DC）和?15 Hz?至?1 kHz?條件下進行 | ||
| 最大過載?1,000 V?有效值 | ||
| 電壓有效值為真有效值測量（交流?+?直流） | ||
| 諧波 | ||
| THD（總諧波失真） | 1% ≤ THD < 100% | ±3%?讀數?± 5?位 |
| 100% ≤ THD < 600% | ±5%?讀數?± 5?位 | |
| 分辨率 | 0.10% | |
| DF（失真系數） | 1% ≤ DF < 100% | ±3%?讀數?± 5?位 |
| 分辨率 | 0.10% | |
| H02 ≤ Vharm < H13 | ±5% ±2?位 | |
| H13 ≤ Vharm ≤ H30 | ±10% ±2?位 | |
| 所有測量最多至?30?次諧波（15 Hz?至?22 Hz?最多至?40?次諧波） | ||
| 基波?F0?的頻率范圍?15 Hz?至?22 Hz?和?45 Hz?至?65 Hz | ||
| Vacrms > 1V | ||
| 功率測量（單相和三相）（直流、直流有效值、交流有效值） | ||
| 測量量程 | 0?至?1650 kW?直流或?1200 kW?交流 | |
| 測量量程 | 4 kW，40 kW，400 kW，1650 kW | |
| 分辨率 | 4 kW?下為?1 W | |
| 40 kW?下為?10 W | ||
| 400 kW?下為?100 W | ||
| 1200 kW?下為?1 kW | ||
| 精確度 | 2.5%?讀數?±5?位 | |
| W1? < 2 kW ±0.08 kW | ||
| W3? < 4 kW ±0.25 kW | ||
| VA?測量（單相和三相）（直流、直流有效值、交流有效值） | ||
| 測量量程 | 0?至?1650 kVA?直流或?1200 kVA?交流 | |
| 自動量程功能 | 4 kVA，40 kVA，400 kVA，1650 kVA | |
| 分辨率 | 4 kVA?下為?1 VA | |
| 40 kVA?下為?10 VA | ||
| 400 kVA?下為?100 VA | ||
| 1200 kVA?下為?1 kVA | ||
| 精確度 | VA > 2 kVA | 2.5%?讀數?±5?位 |
| VA < 2 kVA | ±0.08 kVA | |
| VAR?測量（單相和三相） | ||
| 測量量程 | 0?至?1250 kVAR | |
| 自動量程功能 | 4 kVAR，40 kVAR，400 kVAR，1200 kVAR | |
| 分辨率 | 4 kVAR?下為?1 VAR | |
| 40 kVAR?下為?10 VAR | ||
| 400 kVAR?下為?100 VAR | ||
| 1200 kVAR?下為?1 kVAR | ||
| 精確度 | VAR > 4 kVAR | ±2.5%?讀數?± 5?位 |
| VAR < 4 kVAR | ±0.25 kVAR | |
| 功率因數范圍 | 0.3 < PF < 0.99 | |
| 功率因數（單相和三相） | ||
| 測量量程 | 0.3?電容至?1.0?和?1.0?至?0.3?電感（72.5 °?電容至?0 °?和?0 °?至?72.5 °?電感） | |
| 分辨率 | 0.001 | |
| 精確度 | ±3 ° | |
| 頻率范圍 | 15 Hz?至?1 kHz | |
| 位移功率因數（單相和三相） | ||
| 測量量程 | 0.3?電容至?1.0?和?1.0?至?0.3?電感（72.5 °?電容至?0 °?和?0 °?至?72.5 °?電感） | |
| 分辨率 | 0.001 | |
| 精確度 | ±3 ° | |
| 頻率范圍 | 15 Hz?至?22 Hz?和?45 Hz?至?65 Hz | |
| 千瓦時?(kWHr) | ||
| 測量量程 | 40,000 kWHr | |
| 自動量程功能 | 4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr | |
| 分辨率 | 4 kWHr?量程下為?1 WHr | |
| 40 kWHr?量程下為?10 WHr | ||
| 400 kWHr?量程下為?100 WHr | ||
| 4000 kWHr?量程下為?1 kWHr | ||
| 40,000 kWHr?量程下為?10 kWHr | ||
| 精確度 | kWHr > 2 kWHr | ±3% ±5?位 |
| kWHr < 2 kWHr | ±0.08 kWHr | |
| 所有有功功率（Watts）/視在功率（VA）/無功功率（VAR）?/功率因數（PF）測量 | 頻率范圍 | 直流和?15 Hz?至?1 kHz |
| 電流量程 | 10 A?至?1400 A?有效值 | |
| 電壓量程 | 1 V?至?825 V?有效值 | |
| 最大輸入 | 825 V?有效值?/ 1400 A?有效值 | |
| 最大過載 | 1000 V?有效值/10000 A?所有測量均在直流和?15 Hz?至?1 kHz?條件下進行最大過載?10000 A?或有效值?x?頻率?< 400000 | |
| 頻率測量（從電流或電壓源） | ||
| 測量量程 | 15 Hz?至?1 kHz | |
| 分辨率 | 0.1 Hz | |
| 精確度 | 15?至?22 Hz ±0.5%?讀數 | |
| 40 Hz?至?70 Hz ±0.5%?讀數 | ||
| 15 Hz?至?1000 Hz ±1%?讀數 | ||
| 電流量程 | 10 A?至?1400 A?有效值 | |
| 電壓量程 | 1 V?至?825 V?有效值 | |
| 示波器功能 | ||
| 電流測量 | 量程 | 10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A |
| 分辨率 | 40 A?下為?1 A | |
| 400 A?下為?10 A | ||
| 2000 A?下為?50 A | ||
| 精確度 | ±3%?讀數?±1?像素 | |
| 最大過載 | 10,000 A | |
| 電壓測量 | 量程 | 4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V |
| 分辨率 | 4 V?下為?100 mV | |
| 40 V?下為?1 V | ||
| 400 V?下為?10 V | ||
| 1000 V?下為?31.25 V | ||
| 精確度 | ±2%?讀數?±1?像素 | |
| 最大過載 | 1000 V?真有效值 | |
| 頻率范圍 | 直流和?15 Hz?至?600 Hz | |
| 時基 | 2.5 ms，5 ms，10 ms，25 ms，50 ms/div（毫秒） | |
| 刷新率 | 0.5?秒 | |
| 最大采樣速率 | 15.625 kHz | |
| 浪涌電流功能 | ||
| 量程 | 40 A、400 A?和?2000 A | |
| 分辨率 | 40 A?量程下為?10 mA | |
| 400 A?量程下為?100 mA | ||
| 2000 A?量程下為?1 A | ||
| 精確度 | I > 10 A | ±5%?讀數?±1?像素 |
| I < 10 A | ±0.5 A | |
| 所有測量均在直流（DC）和?15 Hz?至?1 kHz?條件下進行 | ||
| 最大過載 | 最大過載?10000 A?或有效值?x?頻率?< 400000 | |
| 安培有效值為真有效值測量（交流?+?直流） | ||
| 捕獲時間 | 1 s、3 s、10 s、30 s、100 s?和?300 s | |
| 最大采樣速率 | 15.625 kHz | |
| 接口 | ||
| USB PC?接口 | Power Log（電力記錄）軟件用于下載、分析和報告 | |
| 345 Upgrade Utility（升級實用程序）用于安裝新的固件版本 | ||
| 記錄內存 | ||
| 記錄區域 | 有三個區域，可單獨使用，或是合而為一組成一個大的區域 | |
| 平均周期 | 1?秒，2?秒，5?秒，10?秒，30?秒，1?分，5?分，10?分，15?分和自定義 | |
| 記錄時間 | ||
| 電壓和電流模式 | 平均時間 | 記錄時間（1?個區域） |
| 1?秒 | 1?時?49?分 | |
| 2?秒 | 3?時?38?分 | |
| 5?秒 | 9?時?6?分 | |
| 10?秒 | 18?時?12?分 | |
| 30?秒 | 2?日?6?時?36?分 | |
| 1 min（毫伏） | 4?日?13?時?12?分 | |
| 5 min（毫伏） | 22?日?18?時?0?分 | |
| 10?分鐘 | 45?日?12?時?0?分 | |
| 15 min（毫伏） | 68?日?6?時?0?分 | |
| 記錄時間（3?個區域） | ||
| 1?秒 | 5?時?12?分 | |
| 2?秒 | 10?時?24?分 | |
| 5?秒 | 1?日?2?時?00?分 | |
| 10?秒 | 2?日?4?時?00?分 | |
| 30?秒 | 6?日?12?時?1?分 | |
| 1 min（毫伏） | 13?日?0?時?12?分 | |
| 5 min（毫伏） | 65?日?0?時?15?分 | |
| 10?分鐘 | 130?日?0?時?30?分 | |
| 15 min（毫伏） | 195?日?0?時?45?分 | |
| V?和?A?諧波模式 | 平均時間 | 記錄時間（1?個區域） |
| 1?秒 | 0?時?34?分 | |
| 2?秒 | 1?時?8?分 | |
| 5?秒 | 2?時?52?分 | |
| 10?秒 | 5?時?44?分 | |
| 30?秒 | 17?時?13?分 | |
| 1?米 | 1?日?10?時?26?分 | |
| 5 m | 7?日?4?時?10?分 | |
| 10 m | 14?日?8?時?20?分 | |
| 15 m | 21?日?12?時?30?分 | |
| 記錄時間（3?個區域） | ||
| 1?秒 | 1?時?38?分 | |
| 2?秒 | 3?時?16?分 | |
| 5?秒 | 8?時?11?分 | |
| 10?秒 | 16?時?23?分 | |
| 30?秒 | 2?日?1?時?11?分 | |
| 1?米 | 4?日?2?時?23?分 | |
| 5 m | 20?日?11?時?25?分 | |
| 10 m | 81?日?0?時?50?分 | |
| 15 m | 121?日?13?時?15?分 | |
| 單相和三相功率模式 | 平均時間 | 記錄時間（1?個區域） |
| 1?秒 | 1?時?40?分 | |
| 2?秒 | 3?時?21?分 | |
| 5?秒 | 8?時?22?分 | |
| 10?秒 | 16?時?45?分 | |
| 30?秒 | 2?日?2?時?17?分 | |
| 1?米 | 4?日?4?時?35?分 | |
| 5 m | 20?日?22?時?55?分 | |
| 10 m | 41?日?21?時?50?分 | |
| 15 m | 62?日?20?時?45?分 | |
| 記錄時間（3?個區域） | ||
| 1?秒 | 4?時?47?分 | |
| 2?秒 | 9?時?34?分 | |
| 5?秒 | 23?時?57?分 | |
| 10?秒 | 1?日?23?時?54?分 | |
| 30?秒 | 5?日?23?時?25?分 | |
| 1?米 | 11?日?23?時?25?分 | |
| 5 m | 59?日?21?時?5?分 | |
| 10 m | 119?日?18?時?10?分 | |
| 15 m | 179?日?15?時?15?分 | |
Fluke（福祿克） 345手持式諧波功率鉗表 產品附件：
345 電能質量鉗型表
柔軟便攜包
電能記錄軟件
測試線
鱷魚夾
測試探針
USB 電纜
國際交流適配器/轉接盒
英文版印刷用戶手冊
多語言手冊光盤
 |
|
